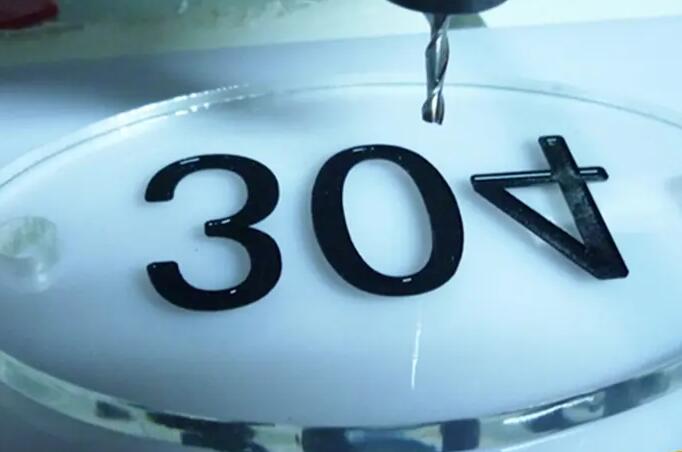

水晶標牌制作必能使用水晶膠。它是一種現代表面裝飾材料，主要成份高分子透明樹脂，簡稱甲組份。環氧丙烯酸樹脂加催化劑，簡稱乙組份，分軟質水晶膠和硬質水晶膠二種。軟質水晶膠又分（UV水晶膠），一般適用于底板軟質材料的商標、標牌，如不干膠商標，軟塑料標牌、紙質商標等。硬質水晶膠（又分UV水晶膠），一般適用于硬質底板的商標、標牌、證章等。

水晶標牌具體工藝制作如下：

1、先將絲印好的或膠印好的物件平放在水平一致的操作臺板上等待滴注。

2、根據用量，取一只清潔干凈的燒杯，準確計量，將甲乙組份，按1:1的比例混合攪拌均勻，有的水晶膠按2:1的比例配料，然后脫除混合膠中的氣泡，常用的取泡方法有二種：一為自然消泡，在容器中靜止15-30分鐘；另一種真空脫泡3-5分鐘。

3、取清潔干凈的在針管，將消泡后的水晶膠注入針管內，然后計量并均勻地滴注在標牌、商標等表面上，一般水晶膠層厚度2mm，讓其自然流平即可。

4、滴注水晶膠后3-5分鐘，觀察膠面有無氣泡或塵粒，如有小氣泡，可用小的針將它挑去，如發現死角未有流平水晶膠，用針引渡即可。

5、澆注好的標牌，在20℃-22℃的室溫下固化10-14小時硬化，成為表面不沾手的水晶標牌。

6、如遇不干膠、商標等，本身厚度很薄，界線不明顯，澆注時，容易造成水晶膠外溢，要達到2mm厚度有一定困難，所以制水晶膠的把握不同情況，控制好粘度，在應用過程中，可放置1-2小時，以提高粘度，適應薄型水晶膠的澆注。

7、制作大于2mm厚的水晶膠標牌，可分二次滴塑，第一次滴塑后，固化3-5小時，再滴加一層。

8、滴塑后的清洗，無論手工滴塑，還是自動化滴塑，完工后機械、設備、容器都需清洗干凈，如果膠硬化后，不溶于任何溶劑，因此必須在它沒有硬化前將機器中、容器都需清洗干凈。水晶膠制作的產品視覺好，透明度高，光澤高等優點，絲印行業應廣泛應用。
